PVC csőméretezésaz egyike azoknak a dolgoknak, amelyek nevetségesen egyszerűnek tűnnek, amíg meg nem próbálja megvásárolni a cuccot. Aztán egyszer csak a vasbolt folyosóján állsz, és egy pipát nézel, amely nyilvánvalóan nem akkora, mint amilyennek látszik, és azon tűnődsz, hogy elment az eszed, vagy az univerzum valami bonyolult csínyt űz veled.
Nem te vagy az. A méretezés valóban furcsa, és valójában jó oka van rá.
Amit senki nem mond el a csőméretekről
Ez az, ami szó szerint mindenkit megbotránkoztat az első alkalommal: amikor valaki azt mondja, hogy "1 hüvelykes PVC cső", akkor nem beszél SEMMILYEN mérésről, amelyet a szemével láthat. Nem a külső. Még csak nem is belülről, ha technikailag vesszük. Arról beszélnek, amit "névleges" méretnek neveznek, ami alapvetően egy udvarias módja annak, hogy "történelmi szempontból megközelítőleg a belső átmérőhöz kapcsolódik".
tudom. Hasznos, igaz?
Egy 1 hüvelykes cső tényleges belseje? Általában 1,049 hüvelyk körül van. A külső átmérő? Ez 1,315 hüvelyk lesz. Mert természetesen az. Ez az egész rendszer a régi vascső időkre nyúlik vissza, és most mindannyian csak élünk vele.

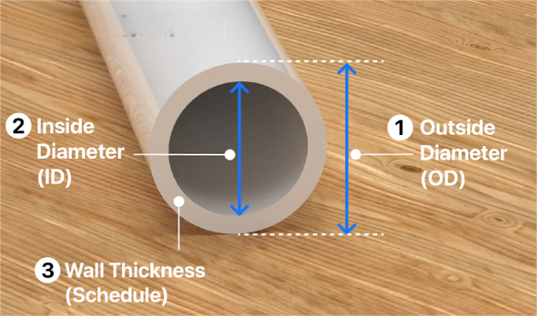

Belül kontra kívül – és miért számít ez valójában?
Tehát itt van a kritikus dolog, és őszintén szólva ez az, ahol a legtöbb barkácsprojekt rosszul sül el:a PVC csövet a belső átmérőjével méri(amit az emberek azonosítónak vagy "furatnak" hívnak). Nem a külső átmérő (OD). Még akkor sem, ha a külső sokkal könnyebben mérhető, ami határozottan így van.
Miért? Mert a szerelvények így vannak kialakítva. Ha PVC könyököt, pólót vagy bármi mást vásárol, az a cső külső oldalára kell illeszkednie. A szerelvénygyártók mindent arra a feltételezésre építettek, hogy Ön a névleges belső méret alapján illeszkedik.
De – és ez a frusztráló rész –, ha ténylegesen megméri a cső külsejét egy mérőszalaggal, majd a szám alapján rendel, akkor egy mérettel túl nagy csövet fog kapni. Minden egyes alkalommal. Láttam, hogy emberek ezt teszik, bosszankodnak, alaposabban mérnek, újra megcsinálják, és ugyanazt a rossz eredményt kapják. A rendszer csak így van felépítve.
A helyes út és a helyesnek tűnő út
A helyes módszer: mérje meg a belső átmérőt, vagy ami még jobb, csak olvassa el a csőre nyomtatott jelöléseket (erre még rátérünk).
A csábító-de-helytelen módszer: a külső mérése, mert ott van, és a mérőszalag tökéletesen illeszkedik hozzá.
Valójában van egy teljes nyomtatható méret-útmutató, amely lehetővé teszi, hogy szó szerint ráhelyezze a pipáját egy darab papírra, hogy megtudja, mekkora a mérete, ami őszintén szólva olyan, mintha oktatókereket használna, de meglepően jól működik, ha jelöletlen pipával van dolgunk.
Menetrend 40, Menetrend 80 és egyéb szórakoztató számok
Most rátérünk az ütemezési számokra, amely egy másik összetettségi réteg, amely úgy tűnik, hogy megzavarja az embereket. Az ütemezés a falvastagságra vonatkozik. A 40-es ütemezés szabványos – mindenhol látható, a hardverboltok ömlesztve raktározzák, ez az alapértelmezett a legtöbb otthoni projektnél.
A 80-as ütemterv vastagabb falakkal rendelkezik. Azonos külső átmérő, de vastagabb falak, ami azt jelenti – várjunk csak – akisebbbelső átmérő.
Ez többet számít, mint gondolnád. Ha szerelvényeket vásárol, hogy csúszda-baa csőhöz (belső -fit termékek, úgy hívják), a 40-es ütemezésre van szüksége. A Schedule 80 belső átmérője túl kicsi, és a díszes csatlakozó nem illeszkedik. Csak ülni fog rajtad.
Olyan projektekhez, ahol csak csövet köt össze szokásos csúszószerelvényekkel? Mindkét ütemterv jól működik, bár a 40-es menetrend olcsóbb és könnyebben megtalálható.
Az emberek által használt tényleges méretek

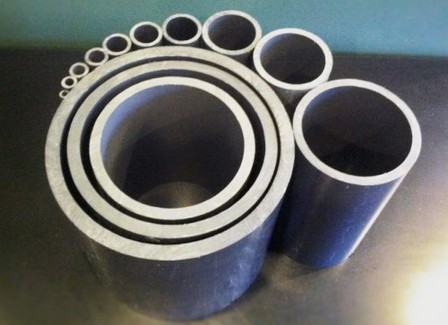

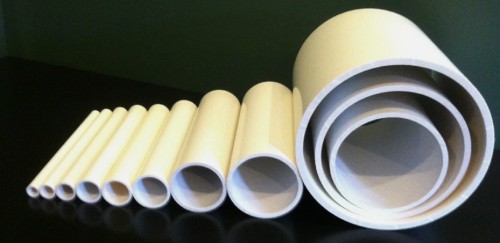

Nézzük át a gyakori méreteket, bár őszintén szólva, ezek közül néhány sokkal gyakoribb, mint mások:
½ hüvelyk– Szuper népszerű kisebb projekteknél, bútorgyártásnál, kézműveskedésnél. A külső átmérő 0,840 hüvelyk, a belső körülbelül 0,622 hüvelyk a 40-es ütemterv szerint.
¾ hüvelyk– Egy másik háztartás kedvence. Kívül: 1,050 hüvelyk. Belül: nagyjából 0,824 hüvelyk.
1 hüvelyk– Valószínűleg ez a legsokoldalúbb méret a barkácscuccokhoz. Külső átmérője 1,315 hüvelyk, belső körülbelül 1,049 hüvelyk. Építhetsz bútorokat, kereteket, kerti építményeket, mindenfélét.
1¼ hüvelyk– Kevésbé gyakori a kézműves projekteknél, gyakoribb a tényleges vízvezetékeknél. Kívül: 1,660 hüvelyk.
1½ hüvelyk– Most komoly vízvezeték-szerelési területre lépünk. Külső átmérő: 1.900 hüvelyk. Ezt gyakran látni a mosogató alatt.
2 hüvelykes– Vízelvezető vezetékek, nagyobb építmények. Kívül: 2,375 hüvelyk. Kezd jelentősnek érezni, amikor vele dolgozol.
Léteznek nagyobb méretek – 2½, 3, 4, 6 hüvelyk és feljebb –, de ezek valóban inkább vízvezeték-rendszerekhez, öntözéshez, komoly építési munkákhoz valók. Nem 6 hüvelykes csőből építesz kabáttartót, úgy fogalmazz.
A jelölések olvasása (amikor ott vannak)
A legtöbb PVC csőre közvetlenül nyomtatott információ található, általában a hossz mentén ismétlődő mintában. Látni fogja a gyártó nevét, a méretet, az ütemezést, a besorolást (NSF-PW az ivóvízhez, DWV a lefolyó-hulladék-szellőzőhöz stb.), és általában egy szabványt, amelynek megfelel, például ASTM D-1785 vagy ASTM D-2665.
A méret általában egyértelműen szerepel – „1 IN” vagy „1½”, vagy bármi más. Csak keresd. Ez sokkal egyszerűbb, mint a mérés, bár néha elkopik a nyomat, vagy olyan vágott darabbal dolgozik, ahol a jelölések eltűntek.
Bútorok vagy kézműves projektek esetén láthatja a „Bútorminőségű PVC”-t, amely alapvetően ugyanaz a cső, de szebb színekben árusítják, és gyakran meghatározott hosszúságúra vágják. A méretezés ugyanúgy működik.
Amik PVC-nek tűnnek, de nem azok
Ez az a pont, ahol a dolgok bosszantóak, mert számos csőtípus létezik, amelyek eléggé hasonlítanak ahhoz, hogy megtévesszenek, de a szokásos PVC-szerelvényekkel egyáltalán nem működnek.
CPVCaz a nagy. Általában krém vagy bézs színű fehér helyett, és melegvíz-vezetékekhez használják. Teljesen más méretezési rendszer, az úgynevezett Copper Tube Size (CTS). Ne próbálja ezeket hagyományos PVC-szerelvényekkel keverni. Csak ne. Úgy tűnik, hogy működhet – elég közel van ahhoz, hogy frusztráló legyen –, de nem.
ABS csőfekete, és főleg lefolyóvezetékekhez használják. Itt van a furcsa: valójában méretben kompatibilis a PVC-szerelvényekkel. Ugyanazok a méretek, azonos méretek. De nem lehet rá rendes PVC cementet használni. Speciális átmeneti cementre van szükség, vagy össze kell csavarni a csatlakozásokat. Ezenkívül az ABS sokkal törékenyebb, mint a PVC – megreped, ha rosszul nézi, ezért ne használja bútorokhoz vagy szerkezeti elemekhez.
A polipropilén (poli cső) az a rugalmas fekete anyag, amelyet sprinklerekhez használnak. Műszakilag megfelel a méreteknek, de kompressziós szerelvényekhez tervezték, nem csúszószerelvényekhez, és a PVC cement nem tapad hozzá.
Az akril csövek hasonlítanak, különösen az átlátszók, de a külső átmérőjük alapján mérik. Nem fog jól illeszkedni.
Fa tiplik – igen, az emberek ezt kipróbálják. Külső átmérővel is mérve. Szintén nem illik.
A fémcsőnek néha hasonló a külső átmérője, de úgysem lehet PVC-szerelvényekhez csatlakoztatni, szóval mindegy.
Az összehasonlító trükk
Ha nagyon elakad, és nem tudja kitalálni, hogy mekkora mérete van, van egy összehasonlítási módszer, amely általános háztartási tárgyakat használ. Nem pontos, de labdaparkolásnál hasznos:
½ hüvelykes cső: körülbelül akkora, mint egy AAA elem átmérője
¾ hüvelyk: közel egy AA elemhez
1 hüvelykes: nagyjából egy C akkumulátor
1½ hüvelyk: hasonló egy teniszlabda átmérőjéhez (valahogy)
Ez nem pontos, de a megfelelő helyre kerül, ha a boltban próbál emlékezni, mekkora pipát hagyott otthon.
Ami valójában együtt működik
A Standard Schedule 40 PVC-cső nagyjából az összes szabványos PVC-szerelettel működik, amely a vasáruboltokban megtalálható. Ez a jó hír. Keverje össze a különböző márkákat, különböző korú csöveket, bármit – ha mindez Schedule 40 PVC (nem CPVC, nem ABS, csak normál PVC), akkor illeszkednie kell.
A Schedule 80 normál csúszószerelvényekkel működik, de NEM belső -illesztési kiegészítőkkel – például a csőnyílásba csúszó kupakokkal vagy bizonyos speciális csatlakozókkal.
A PVC cementálásához tényleges PVC-cementre van szüksége (néha oldószercementnek is nevezik). A lila alapozó bizonyos alkalmazásokhoz opcionális, de általában jó ötlet, mert tisztítja és előkészíti a felületet. Ne használjon rossz cementet – létezik CPVC cement, ABS cement, univerzális cement, amely azt állítja, hogy mindenre működik (általában semmire nem működik jól), és a valódi PVC cement. Szerezd meg a megfelelőt.
Amikor a méretek furcsává válnak
Néha találsz olyan csövet, amely semmihez sem illik. Lehetne:
Igazán régi cső abból a korból, amikor még mások voltak a szabványok
Import cső, amely nem követi az Egyesült Államok méretét
Speciális cső speciális ipari alkalmazáshoz
Sérült vagy deformálódott cső
Cső, amelyet valaki módosított, lecsiszolt vagy más módon elrontott vele

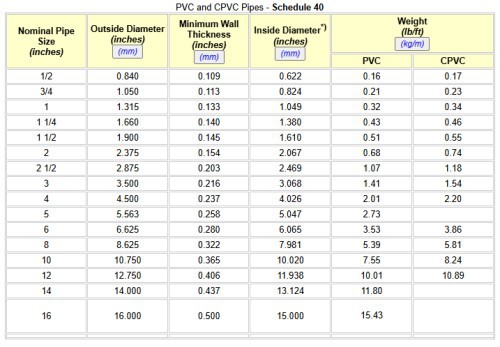

Ilyen esetekben őszintén? Csak alaposan mérje meg, és hivatkozzon egy mérettáblázatra. Párosítsa a tényleges méreteket a diagram specifikációival. Unalmas, de működik.
A gyakorlati valóság
A legtöbb otthoni projektet végző ember számára ½ hüvelykes, ¾ hüvelykes vagy 1 hüvelykes csövet néz. Ez a három méret a barkácsolási alkalmazások 80%-át fedi le. Talán 1½ hüvelyk, ha vízvezeték-szerelést végez.
Persze vannak nagyobb méretek is. Kaphatsz 2, 3, 4, 6, 8, 10, akár 12 hüvelykes PVC csövet is. De hacsak nem csatornarendszert építesz, vagy valami ipari dolgot nem építesz, valószínűleg nem vacakolsz ezekkel. Drágák, nehezek, és őszintén szólva a legtöbb projekthez túlterheltek.
Maradjon az általános méreteknél. Okkal gyakoriak – hasznosak, megfizethetőek, és minden szerelvény könnyen elérhető.
Miért létezik ez a rendszer
A névleges méretezési rendszer a régi vascső szabványokból származik. Régen a csőméretek némileg a belső átmérővel függtek össze, de a gyártási folyamatok és a falvastagságok az évtizedek során változtak. A névleges méretek megmaradtak, mert megváltoztatásuk azt jelenti, hogy szó szerint minden szerelvényt, minden specifikációt, minden létező építési kódreferenciát le kell cserélni.
Tehát elakadtunk az „1 hüvelykes” feliratú csőnél, de valójában nem 1 hüvelykes, ahol meg tudná mérni. Csak így van. Ha egyszer tudod, hogy ez bejön, kevésbé lesz zavaró. Néha még mindig bosszantó, de kevésbé zavaró.
Végső gondolatok (valahogy)
A legfontosabb tudnivalók, ha ezt kihagyja: mérje meg a belső átmérőt, vagy olvassa el a jelöléseket, a 40-es táblázat szabványos, ne keverje össze a PVC-t CPVC-vel, és a címkén szereplő méret nem valódi méret, amelyet vonalzóval ellenőrizhet.
Minden más részletkérdés, és őszintén szólva, rájössz a részletekre, ha találkozol velük. Mindenki így tanulja meg ezt a dolgot – úgy, hogy egyszer-kétszer elhibázza, zavartan áll a hardverboltban, és végül próba és hiba útján fejleszti a működőképes tudást.
Ne feledje: belső átmérő, nem külső. Ez az egy dolog sok vesződségtől kíméli meg.
